穴あけ・切削工具

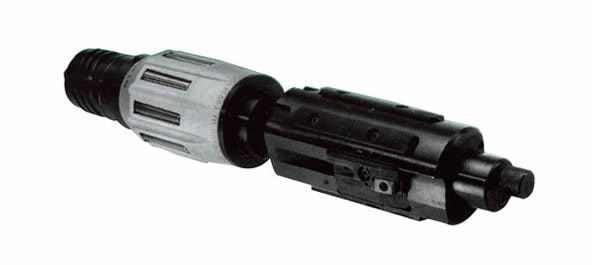

スカイビングツール
Skiving Tools

Cogsdill Nuneaton(米国) コグスディル・ノーニートン社

中ぐりあるいは旋削された金属表面上を焼入硬化したローラーを回転させ、内径を鏡面に仕上げる加工方法です。



特徴

  • ホーニングレスで建設機械用大径シリンダーの穴加工を一発で仕上加工と鏡面加工。
  • サンドビック社との協力開発品。



穴あけ・切削工具

シェフカットリーマ
シェフカットボーリングツール
Shefcut Reamers

Cogsdill Nuneaton(米国) コグスディル・ノーニートン社

精密リーマ&ファインボーリング加工システム。
穴研削にとって代わる、スーパーファインボーリングツール。



特徴

  • シェフカットツールは、1枚のブレードと2箇所の超硬ガイドから構成され、ワークの切削時に超硬鏡面仕上のガイドによって、リーマ加工と同時にブレードにかかる切削抵抗を吸収し、1枚刃の特長を最大限に活かし、加工穴の真円性を1〜3μm、面粗度0.1Ra〜12Raに仕上げます。



動画紹介:Cogsdill Shefcut Reamers and Fine boring tools

製品詳細カタログはこちらからダウンロードできます

カタログをご覧になるにはAdobe Readerが必要です。
プラグインをお持ちでない方はこちらよりソフトをダウンロードしてください。

穴あけ・切削工具

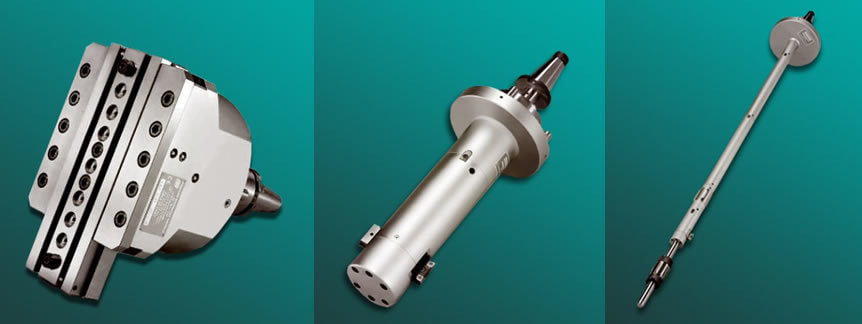

ZXツール
ZX Tools

Cogsdill Nuneaton(米国) コグスディル・ノーニートン社

石油、航空機等のオイル、バルブシートのポケット加工と自動車コンロッドのボーリング加工に



特徴

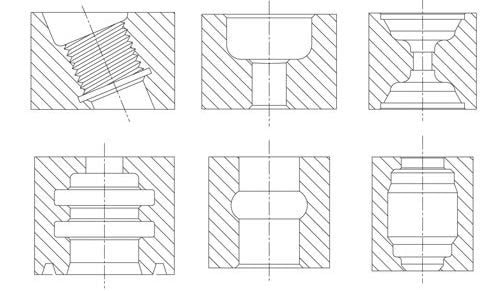

  • CogsdillのZX ツーリングシステムは、複合加工を要する大きなワークの加工において、生産性・順応性・精密さの点で、素晴らしい解決策をご提案します。 ZXシステムは横型中ぐりフライス盤で、以下のような様々な精密機械加工を行うことが出来ます:
ボーリング(中ぐり)フェーシング、コンタリング、テーパーボーリング、深穴ボーリング、溝入れ、裏座ぐり、面取り、ボトルボーリン
  • コンタリングやボーリングツールのコグスディルZX製品は、比較的シンプルな2軸のCNCプログラムで様々な加工が出来ます。
  • プログラムの変更と共に、ワークの交換が迅速かつ簡単に行えます。
  • 手作業で行っていた加工も、CNC制御へ変更可能です。
  • 生産性の向上だけではなく、精度や繰返し精度、仕上りまでも高まります。



動画紹介:Loading a Cogsdill bonnet and ZX300 onto the spindle of an HBM machine

動画紹介:Interchangability of the Cogsdill ZX facing Head and Cogsdill MBT Tooling

動画紹介:Cogsdill MBT75 boring and profiling

穴あけ・切削工具

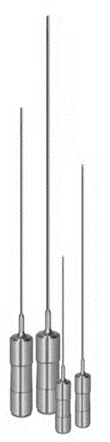

エルドラドガンドリル
GUNDRILLS

Drill Masters Eldorado(米国)ドリル・マスターズ・エルドラド社(米国)

DMEガンドリル



ガンドリルの種類

  • オール超硬ガンドリル
    φ1.244~φ6.096までご用意出来ます
  • Single round oil hole, single flute
    超硬チップ:φ1.905~φ63.50
    インサート型超硬チップ:φ32.00~φ76.20
  • Two round oil holes, single flute
    超硬チップφ7.665~φ38.1
    刃先に切削油が沢山必要な時と切粉の排出が必要な際に使用して下さい
  • Kidney shaped oil hole, single flute
    超硬チップφ1.905~φ8.062
    100サイズ以上のサイズと長さをご用意しています
  • Two oil holes, two flute
    刃先が2つの超硬チップ-送り量がSingleの2倍です
    Single flute drillよりも切削溝が深くなく、鋳鉄、アルミニウム鋳物等の柔らかい材質のとても小さな切粉に制限されます
    φ4.75~φ19.05までご用意出来ます

※他にも様々なタイプがございますので、お問合せ下さい。


穴あけ・切削工具

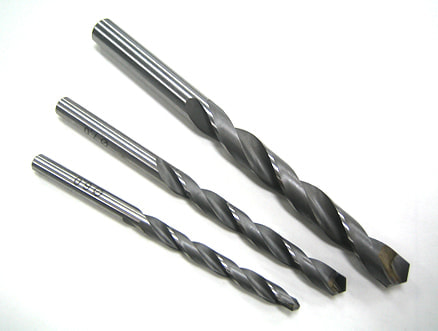

スーパードリル
Drill70

WERKO(ドイツ)ウェルコ社

ドライ加工のパイオニア スーパードリル 70



特徴

  • スーパードリルは難削材を、非常に正確に加工します。
    刃先超硬材質:K10 -K20、そしてK30は径によって決まります。
    切削角度:120度
    径の公差:h8
    超硬チップは、ツール寿命とより強い耐性が得られるよう開発されました。



製品詳細カタログはこちらからダウンロードできます

カタログをご覧になるにはAdobe Readerが必要です。
プラグインをお持ちでない方はこちらよりソフトをダウンロードしてください。

穴あけ・切削工具

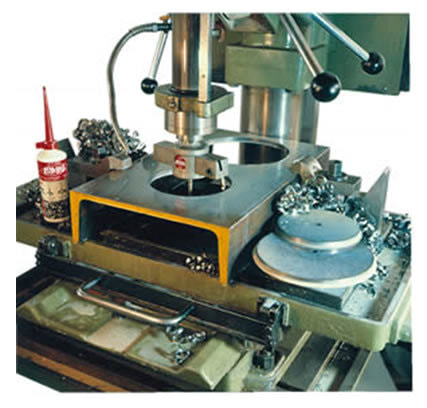

バルカットツール
VALCUT Tools

VALCUT(スイス)バルカット社

大径穴専用穴あけ工具



特徴

  • VALCUT社のトンネルカットは、大径用穴あけ工具として開発され、動力の低いボール盤や電動工具での大径穴あけ工具です。
  • Φ32からΦ400の板厚35mmまでの穴加工が出来ます。
  • 特にトンネルカットは、コの字に曲がった板の2箇所の穴を同時に開けることが出来ます。シャンクはストレートで、Φ16、Φ19、Φ20、Φ25があり、モールステーパでMT2、MT3、MT4、MT5、MT6があります。エクステンションシャンクも利用でき、ブレードは交換式のため非常に経済的です。



製品詳細カタログはこちらからダウンロードできます

カタログをご覧になるにはAdobe Readerが必要です。
プラグインをお持ちでない方はこちらよりソフトをダウンロードしてください。

穴あけ・切削工具

ハフシュミットカッティングツール
END MILL DRILL

hufschmied(ドイツ) ハフシュミット社

航空機部品及びハニカム用エンドミルドリル
リーマ&ファインボーリング加工システム

穴研削にとって代わる、スーパーファインボーリングツール



特徴

  • ハフシュミット カッティングツールは、結合体材料の加工用、例えばプラスチックと革製品の結合体の加工や、自動車産業で使用されるエアバッグのカバーの後をカットするのに使用され、事故の際にはエアバッグが簡単にカバーを突き破る事が出来ます。その他、航空機用の結合体『CFK+アルミニウム』、『チタニウム+CFK』等の複合材料を加工する際に使用します。
  • 特にCFRP用やKevlar用では、バリが非常に少ない加工ができるため、加工面を均一にし、2次加工を必要としません。またペーパーハニカムやアルミニウムハニカムにも適しています。ハニカムのハチの巣形状は普通のエンドミルで加工するとエッジがボロボロになりすぐに摩耗してしまいますが、このエンドミルはハニカム形状の加工に適した刃先形状(ジグザグ状のカッティングヘッドエッジ)でツール寿命が長く、切削加工で起きるバリをなくし、ハニカム内面をつぶすことなく接着剤付のハニカムでも均一にきれいな加工面を可能にします。



製品詳細カタログはこちらからダウンロードできます

カタログをご覧になるにはAdobe Readerが必要です。
プラグインをお持ちでない方はこちらよりソフトをダウンロードしてください。

穴あけ・切削加工でお困りの時はご相談ください。あらゆるシステムをご紹介いたします。
